魔音箱琴神器从简单到专业的N种接法的原理详解
魔音mini箱琴DI二代正式上市，麻雀虽小，五脏俱全，堪称电箱琴演奏神器！在实际应用中，它的各种接法更是眼花缭乱!!!琴友普遍反映晕，不是很理解，今天就做一个详细的信号走向剖析，首先还是温习一下它的各部位功能吧
与它的不同接法直接有关系的功能是：
线路放大、效果环路、非平衡输出、平衡输出（DI功能）
以下详解这款神器的不同接法，首先说明为什么有不同接法呢？这里是指你需要根据自己设备的具体情况的不同而衍生出的不同接法，而不是说闲着没事换着不同接法玩（不过想玩也不错，能体验不同接法的音色的不同，如果晕的话最好耐着性子看下去再接着玩，哈哈开个玩笑），这款神器以下简称“它”。
-----------------------------------------------第一种------------------------------------------
第一种接法是最简单的接法，也就是你只用它一块用非平衡输出（大两芯）直接进原声音箱的接法，如图：
这种接法只用了它线路放大与非平衡输出的功能，可以使琴增加一定的饱满度，它的信号走向是：琴--线路放大--音箱
----------------------------------------------第二种-------------------------------------------
第二种接法是非平衡输出（大两芯）进调音台或者声卡时的接法，如图：
这种接法也只应用了它线路放大与非平衡输出的功能，信号走向是：琴--线路放大--调音台（或者声卡）的非平衡输入（大两芯）--舞台音响（或电脑与监听音箱）
----------------------------------------------第三种-------------------------------------------
第三种接法是平衡输出（卡农）进调音台或声卡的接法，如图：
这种接法应用了它线路放大和平衡输出的功能（也就是非平衡转平衡的功能的DI功能），这种接法比较专业，特别是大型演出长距离传输信号时强烈推荐！这种接法的信号走向是：琴--线路放大--DI--调音台（或者声卡）卡农输入--舞台音响（或电脑与监听音箱）
--------------------------------------------第四种---------------------------------------------

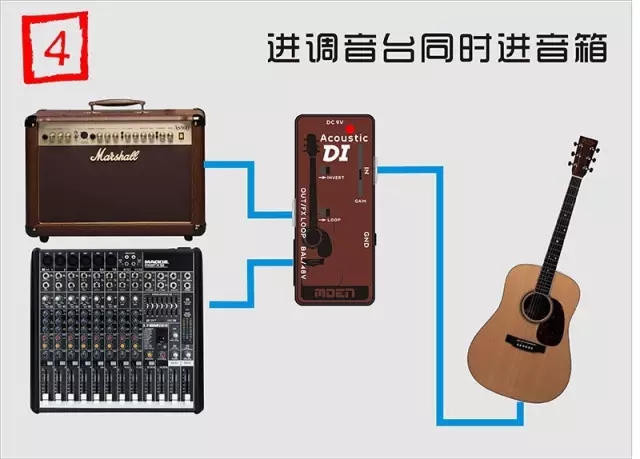

那么问题来了，演出时既想接调音台又想接一个原声音箱当做监听怎么办？OK!这第四种接法就能给你圆满解决！如图：
这种接法应用了线路放大、非平衡输出与平衡输出的功能，他的信号是：
琴--线路放大--非平衡输出同时转换成平衡输出，这里也需要一个图：
---------------------------------------------第五种--------------------------------------------
那么有的朋友说了，我接小DI的时候，还要接效果器呀，好，第五种接法就是接效果器的最简单的接法了，如图：

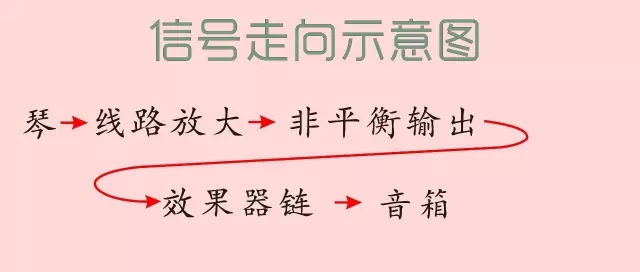

有的朋友问，不是DI放最后吗？怎么这个接法把DI放前面了？答：DI放后面没错，但这种接法没有用到DI的功能，但用到了线路放大的功能了，而且，线路放大最合理的顺序就是放在琴和效果器之间，这种接法的信号走向如图：
有的朋友问，不是DI放最后吗？怎么这个接法把DI放前面了？答：DI放后面没错，但这种接法没有用到DI的功能，但用到了线路放大的功能了，而且，线路放大最合理的顺序就是放在琴和效果器之间，这种接法的信号走向如图：
----------------------------------------------第六种-------------------------------------------
第六种接法道理和第五种相同，只不过把音箱换成了调音台或声卡，如图：
这种接法属于非平衡输出，所以只能接调音台或声卡的非平衡输入接口
---------------------------------------------第七种--------------------------------------------
激动人心的时刻到来了，专业性强的朋友早就想说，我既要接效果器，又要用平衡输出进调音台或者声卡，怎么办！？怎么办！？，这么小的东西，插座也就那么几个，能实现吗？！，别急，魔音都满足你，第七种接法完美实现！！如图：
这种接法应用了它线路放大、效果环路、非平衡输出、平衡输出的功能，大家是不是有点晕，那个非平衡接口怎么会接效果环路呢？这就是魔音这款DI里的秘密了，这个插座，用一条魔音专用的连接线，就会变成一个信号送出同时效果返回的一个插座了，不过得注意一下，那个LOOP开关得掰到右边，这个功能才能正常使用，这种接法的信号走向如图：
这种接法要用到一个神奇的转接线，如图：
这种接法应用了它线路放大、效果环路、非平衡输出、平衡输出的功能，大家是不是有点晕，那个非平衡接口怎么会接效果环路呢？这就是魔音这款DI里的秘密了，这个插座，用一条魔音专用的连接线，就会变成一个信号送出同时效果返回的一个插座了，不过得注意一下，那个LOOP开关得掰到右边，这个功能才能正常使用，这种接法的信号走向如图：
这种接法要用到一个神奇的转接线，如图：
----------------------------------------------第八种-------------------------------------------
各位朋友准备好了没有！！！？？？，超级无敌的巨无霸接法就要呈现了，第八种接法看仔细了，既要接效果器，又要接音箱，还要接调音台，而且信号走向最合理，看图：
这种接法和第七种基本一样，不同的是，把效果环路的信号在进DI之前截出一部分来直接给了音箱，信号走向如图：
同理，这种接法不但需要魔音特有的连接线外，还需要一个6.35一变二的转换插头，如图：
同理，这种接法不但需要魔音特有的连接线外，还需要一个6.35一变二的转换插头，如图：
------------------------------------------------备注------------------------------------------------
备注1:
以上是这款神器的8种接法，了解了这8种接法后，细心的朋友一定会问，还有两个开关没有说明是干啥的，是的，这两个开关的作用与8种接法没有关系，所以上面没说，现在简明说一下。正面有一个标有INVERT的开关，是控制卡农平衡输出正负相位的开关，左边是正相，右边是反相，主要作用是防止啸叫，即遇到啸叫时，把开关拨向反相状态就会改善，不过注意一下，这个开关在非平衡输出状态下是不起作用的。另一个侧面的按键开关，是控制卡农平衡输出时与调音台等下一级设备共地与否的开关，也就是说，可以选择DI与调音台是否使用相同的接地，这个开关旨在改善噪音的问题，一般情况下，共地比较好，但也有时，不共地反而更好，这个开关按下去是不共地，按起来是共地，在使用过程中，可以两种状态都测试一下，选择最好的状态。
备注二：
这款神器，还有一个牛逼的功能，就是如果单独使用的话，可以使用调音台的幻象供电直接给它供电
------------------------------------------------结束------------------------------------------------
